产品参数 / PARAMETER
|
名称及型号 |
单位 |
SE-5T |
SE-7T |
|
排气量/排气压力 |
m³/min/Mpa |
0.44/0.8 |
0.68/0.8 |
|
电源 |
V/PH/Hz |
380/3/50 220/1/50(单相） |
|
|
功率 |
kW/HP |
3.7/5 |
5.5/7 |
|
外形尺寸 |
长（mm） |
1000 |
|
|
宽（mm） |
480 |
||
|
高（mm） |
1130 |
||
|
重量 |
kg |
140 |
145 |
|
出口管径 |
Inch |
G1/2" |
|
|
名称及型号 |
单位 |
SE-10T |
SE-20T |
SE-30T |
|
排气量/排气压力 |
m³/min/Mpa |
1.05/0.8 |
2.18/0.8 |
3.25/0.8 |
|
1.05/0.8 |
1.9/1.0 |
3.0/1.0 |
||
|
电源 |
V/PH/Hz |
380/3/50 220/1/50（冷干机 |
||
|
功率 |
kW/HP |
7.5/10 |
15/20 |
22/30 |
|
外形尺寸 |
长（mm） |
1740 |
1862 |
1862 |
|
宽（mm） |
760 |
895 |
910 |
|
|
高（mm） |
1655 |
1839 |
600 |
|
|
重量 |
kg |
371 |
498 |
606 |
|
压力露点 |
℃ |
2~10 |
||
|
出口管径 |
Inch |
G3/4 |
G3/4 |
G1 |
|
名称及型号 |
单位 |

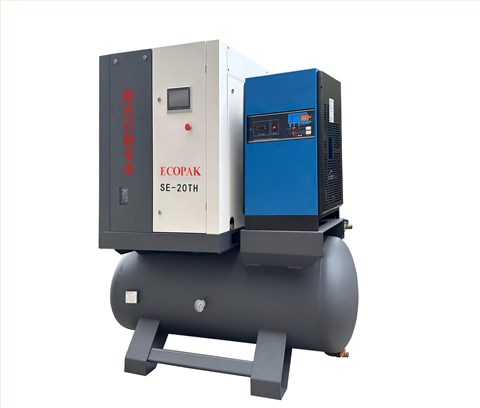

SE-10TH |
SE-20TH |
SE-30TH |
|
排气量/排气压力 |
（m³/min/Mpa |
0.66/1.55 |
1.5/1.55 |
2.2/1.55 |
|
电源 |
V/PH/Hz |
380/3/50 220/1/50（冷干机） |
||
|
功率 |
kW/HP |
7.5/10 |
15/20 |
22/30 |
|
外形尺寸 |
长（mm） |
1740 |
1862 |
1862 |
|
宽（mm） |
760 |
895 |
910 |
|
|
高（mm） |
1655 |
1839 |
500 |
|
|
储气罐 |
容积 |
400 |
500 |
500 |
|
压力露点 |
℃ |
2~8 |
||
|
重量 |
kg |
414 |
468 |
613 |
|
出口管径 |
Inch |
G3/4 |
G3/4 |
G1 |
产品特点 /CHARACTE
|
A.专用主机 |
AH高压专用主机，为中高压运行环境设计高效转子型线，采用6个进口轴承，运行稳定、使用寿命长；同轴一体式主电机连接结构，减少机械传动损耗，提高传动效率，整体结构布置紧凑减少占地面积。 |
|
B.永磁同步电机 |
采用IE4高效永磁电机。 |
|
C.控制系统 |
配置一体式专机，搭载智能控制逻辑系统。 |
|
D.高效分离系统 |
专为一体式空压机定制的油气分离器，通过精确计算的高效旋风分离结构设计，配备高效油气分离芯，分离效率高，降低压缩机空气的含油量。 |
|
E.储气罐 |
专为一体式空压机定制的大容量储气罐，方便客户随时使用，通过科学计算为供气系统起到缓冲、降温、除水、稳定气压的作用。底部最低位还配有排水口，使用更放心。
|
|
F.精密过滤器 |
采用4级高效精密过滤器，采用串联式过滤，高密度的滤纸能滤除粉尘和压缩空气中的油雾，确保压缩空气品质，使气体含油量满足客户需求，低含油量、高精度。 |
|
G.冷干机 |
采用高效带回温的冷冻式干燥机，设计优良的除水结构及定时排污电磁阀配合使用，使得压力露点低至2-8℃，确保获得干燥的压缩空气。 |
|
H.排气止回阀 |
主机排气口安装排气止回阀，避免停机时高压气体倒灌至主机，引起轴封失效。 |
|
I.温控油滤座 |
高温型组合式温控油滤座，保证润滑油高效过滤，控制机组运行的温度高于压缩空气露点温度，避免压缩空气析水导致润滑油乳化。 |
| 备注 |
SE-5T、SE-7T配置仅含ABCDE。SE-10T、SE-20T、SE-30T配置仅含ABCDEFG。不同产品之间外观有细微区别。 |
